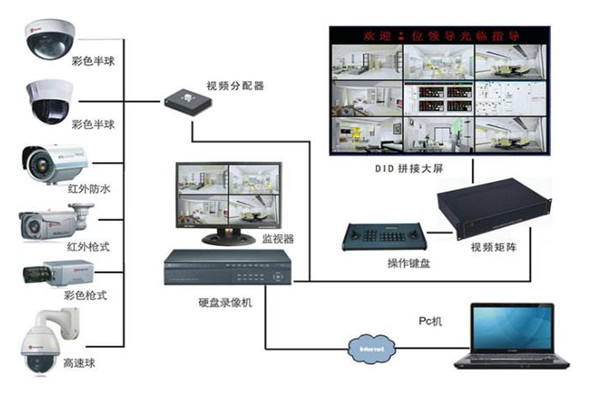

安防監控系統是應用光纖、同軸電纜或微波在其閉合的環路內傳輸視頻信號,并從攝像到圖像顯示和記錄構成獨立完整的系統。它能實時、形象、真實地反映被監控對象,不但極大地延長了人眼的觀察距離,而且擴大了人眼的機能,它可以在惡劣的環境下代替人工進行長時間監視,讓人能夠看到被監視現場的實際發生的一切情況,并通過錄像機記錄下來。同時報警系統設備對非法入侵進行報警,產生的報警信號輸入報警主機,報警主機觸發監控系統錄像并記錄。
前端完成模擬視頻的拍攝,探測器報警信號的產生,云臺、防護罩的控制,報警輸出等功能。主要包括:攝像頭、電動變焦鏡頭、室外紅外對射探測器、雙監探測器、溫濕度傳感器、云臺、防護罩、解碼器、BSV液晶拼接屏、數字掃描器、警燈、警笛等設備(設備使用情況根據用戶的實際需求配置)。攝像頭通過內置CCD及輔助電路將現場情況拍攝成為模擬視頻電信號,經同軸電纜傳輸。電動變焦鏡頭將拍攝場景拉近、推遠,并實現光圈、調焦等光學調整。溫度、濕度傳感器可探測環境內溫度、濕度,從而保證內部良好的物理環境。云臺、防護罩給攝像機和鏡頭提供了適宜的工作環境,并可實現拍攝角度的水平和垂直調整。解碼器是云臺、鏡頭控制的核心設備,通過它可實現使用微機接口經過軟件控制鏡頭、云臺。
這里介紹的傳輸部分主要由同軸電纜組成。傳輸部分要求在前端攝像機攝錄的圖像進行實時傳輸,同時要求傳輸具有損耗小,可靠的傳輸質量,圖像在錄像控制中心能夠清晰還原顯示。
該部分是安防監控系統的核心,它完成模擬視頻監視信號的數字采集、MPEG-1壓縮、監控?cái)?shù)據記錄和檢索、硬盤錄像等功能。它的核心單元是采集、壓縮單元,它的通道可靠性、運算處理能力、錄像檢索的便利性直接影響到整個系統的性能??刂撇糠质菍?shí)現報警和錄像記錄進行聯動的關鍵部分。
該部分完成在系統顯示器或監視器屏幕上的實時監視信號顯示和錄像內容的回放及檢索。系統支持多畫面回放,所有通道同時錄像,系統報警屏幕、聲音提示等功能。它既兼容了傳統電視監視墻一覽無余的監控功能,又大大降低了值守人員的工作強度且提高了安全防衛的可靠性。終端顯示部分實際上還完成了另外一項重要工作——控制。這種控制包括攝像機云臺、鏡頭控制,報警控制,報警通知,自動、手動設防,防盜照明控制等功能,用戶的工作只需要在系統桌面點擊鼠標操作即可。
在重要出入口、樓梯口安裝主動式紅外探頭,進行布防,在監控中心值班室(監控室)安裝報警主機,一旦某處有人越入,探頭即自動感應,觸發報警,主機顯示報警部位,同時聯動相應的探照燈和攝像機,并在主機上自動切換成報警攝像畫面,報警中心監控用計算機彈出電子地圖并作報警記錄,提示值班人員處理,大大加強了保安力度。報警防范系統是利用主動紅外移動探測器將重要通道控制起來,并連接到管理中心的報警中心,當在非工作時間內有人員從非正常入口進入時,探測器會立即將報警信號發送到管理中心,同時啟動聯動裝置和設備,對入侵者進行警告,可以進行連續攝像及錄像。在建筑的外圍安裝電子圍欄,電子圍欄是目前最先進的周界防盜報警系統,它由高壓電子脈沖主機和前端探測圍欄組成。高壓電子脈沖主機是產生和接收高壓脈沖信號,并在前端探測圍欄處于觸網、短路、斷路狀態時能產生報警信號,并把入侵信號發送到安全報警中心;前端探測圍欄由桿及金屬導線等構件組成的有形周界。電子圍欄是一種主動入侵防越圍欄,對入侵企圖做出反擊,擊退入侵者,延遲入侵時間,并且不威脅人的性命,并把入侵信號發送到安全部門監控設備上,以保證管理人員能及時了解報警區域的情況,快速的作出處理。
電源的供給對于保證整個閉路監控報警系統的正常運轉起到至關重要的作用,一旦電源受破壞即會導致整個系統處于癱瘓狀態。系統的供電可以采用集中供電和分散供電兩部分,用戶可以根據實際的需要進行選擇。
以上僅是一個的典型安防監控系統介紹,在實際應用中會有不同種類型的方案出現,安防監控系統方案一般會根據用戶的不同要求而量身訂制。
基于電力線傳輸?shù)谋O(jiān)控?cái)z像機就是一種將攝像機拍攝的監控圖像通過普通的交流電傳輸?shù)奖O(jiān)控中心的技術,這個技術將大大降低使用單位的建設和運營成本。電力線傳輸攝像機只有一條引出線,那就是電源線,這條電源線不僅給攝像機提供電源同時還提供視頻信號、音頻信號和控制信號的傳輸,傳輸距離可達1000米超過1000米可用中繼器中繼。 我們可以利用室內已有電力線組建視頻監控網絡,具備無需鋪設線纜與維護方便的優勢,即插即用、高效穩定、環保便捷,讓有插座的地方都可以監控任意攝像頭。避免了大量敷設線纜所必需的工程施工,即插即用,是一種無需布線的有線監控方式,既不影響內部裝修,日后維護升級也非常簡單。此外,充分利用室內已有電力線網絡組網,讓電線在傳送電力的同時傳輸數據,是一種無需額外布線的有線監控方式。無論在哪個辦公地點都可以監控任意攝像頭,隨時隨地的監控,還大大節省了組建和擴展網絡的布線成本、避免了對現有建筑布局的損壞。
安裝安防監控設備首選要選擇監控主機,是選擇在電腦加裝監控卡,還是嵌入式硬盤錄像機做您的監控主機呢。電腦監控卡比較適合熟悉電腦安裝,有專業人員值守的,功能要求比較多的場所,它的整體投入比較低。由于是在電腦里面加裝監控卡,所以電腦要24小時開機;至于后者,它是不需要專業知識的,也不需要值守,操作起來比較簡單。
安裝安防監控設備要確定安裝幾個攝像機,攝像機的影響品質跟監視范圍。首選要決定監視用的攝像機要用多少臺,再根據有多少臺攝像機來確定攝像機的鏡頭監視范圍,所以一定要明確攝像機到監控點的距離和監控的面積。紅外線供應網推薦使用480電視線的攝像機,因?yàn)樗潜容^符合那個清晰度的。
安裝安防監控設備,第三部考慮的就是攝像機是否具備夜視功能,如果監控是不是安裝在比較陰暗的地方,就要考慮使用具備紅外夜視功能的攝像機了。
安防監控設備的安裝可以選擇有線的或者無線傳輸來安裝。無線網絡雖然成本比較高,但是能夠省去很多安裝的麻煩,以及讓監控場所更加美觀。但是安裝無線網絡監控設備要考慮到安防場所的環境問題,水泥建材會縮短無線的傳輸距離,金屬建材就可能會完成遮蔽無線訊號,紅外線發射器跟紅外線接收機要遠離其他電器,以免造成干擾。因?yàn)闊o(wú)線網絡價格差不多是有線傳輸監控設備的2倍,所以我建議使用有線傳輸安裝。
現場監控與網絡監控您在確定監控系統安裝的時候,要考慮是否需要網絡功能,也就是說如果您需要在互聯網隨時對監控現場進行監視和控制,就需要選擇具有網絡功能的監控主機。避免安裝完畢卻沒有網絡傳輸功能。
一個完整的安防監控設備最起碼要具備:監控?cái)z像頭、云臺、解碼器這三部分,以下是他們的安裝方法:
監控?cái)z像頭的安裝方法:
1、在強電磁干擾環境下,監控?cái)z像頭安裝應與地絕緣隔離。
2、在滿足監視目標視場范圍要求的條件下,其安裝高度:室內離地不宜低于2.5m,室外離地不宜低于3.5m。
3、電梯廂內的監控?cái)z像頭應安裝在廂門上方的左或右側,并能有效監視電梯廂內乘員面部特征。
4、監控?cái)z像頭及其配套裝置,如鏡頭、攝像機防護罩、支架、雨刷等,安裝應牢固,運轉應靈活,應注意防破壞,并與周邊環境相協調。
5、信號線和電源線應分別引入,外露部分用軟管保護,并不影響云臺的轉動。
監控?cái)z像頭控制設備安裝:
1、控制室內所有線纜應根據設備安裝位置設置電纜槽和進線孔,排列、捆扎整齊,編號,并有永久性標志
2、控制臺、機柜(架)安裝位置應符合設計要求,安裝應平穩牢固、便于操作維護。機柜架)背面、側面離墻凈距離應符合維修要求。
3、監控?cái)z像頭所有控制、顯示、記錄等終端設備的安裝應平穩,便于操作。其中監視器(屏幕)應避免外來光直射,當不可避免時,應采取避光措施。
在控制臺、機柜(架)內安裝的設備應有通風散熱措施,內部接插件與設備連接應牢。
云臺跟解碼器安裝:
1、應根據產品技術條件和系統設計要求,檢查云臺的轉動角度范圍是否滿足要求。
2、云臺的安裝應牢固,轉動時無晃動。
3、解碼器應安裝在云臺附近或吊頂內(但須留有檢修孔)。
